أبعاد المنتج: 25.0 سم × 15.0 سم × 5.0 سم
السلسلة: مستشعر (Sensor)
الطراز: ACS712
النوع: دائرة متكاملة (IC) أخرى
الطاقة: واط (W)
1. مزود طاقة بجهد 5 فولت، مع مؤشر طاقة مدمج على اللوحة؛
2. في حال عدم وجود تيار قيد الاختبار، يكون جهد الخرج مساوياً لـ VCC / 2؛
3. أبعاد لوحة الدائرة المطبوعة (PCB): 31 مم × 13 مم؛
5 أمبير / 20 أمبير / 30 أمبير

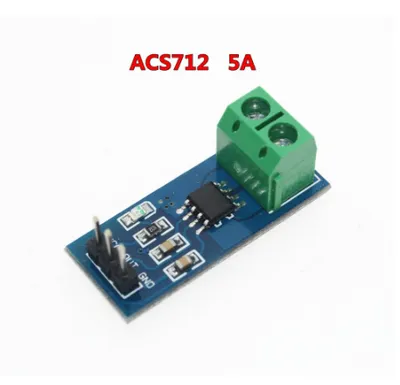

5 أمبير:
شريحة استشعار التيار: ACS712ELC-05A؛
يمكن للوحدة قياس تيار يصل إلى 5 أمبير (في الاتجاهين الموجب والسالب)، مع مخرج تناظري يعادل 185 مللي فولت/أمبير؛

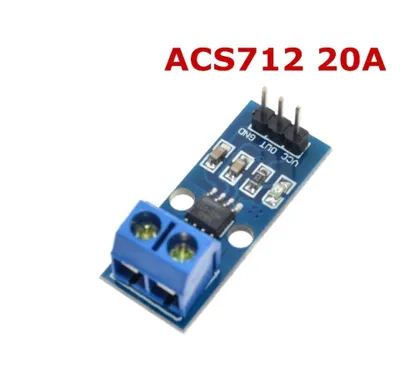

20 أمبير:
شريحة استشعار التيار: ACS712ELC-20A؛
يمكن للوحدة قياس تيار يصل إلى 20 أمبير (في الاتجاهين الموجب والسالب)، مع مخرج تناظري يعادل 100 مللي فولت/أمبير؛

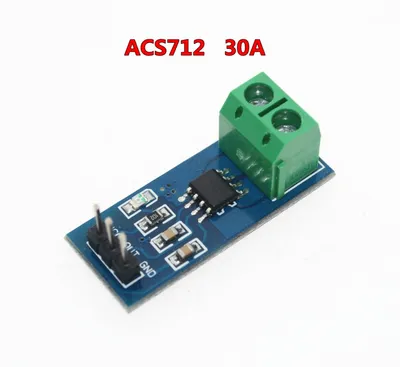

30 أمبير:
شريحة استشعار التيار: ACS712ELC-30A؛
يمكن للوحدة قياس تيار يصل إلى 30 أمبير (في الاتجاهين الموجب والسالب)، مع مخرج تناظري يعادل 66 مللي فولت/أمبير؛
ملاحظة: يعتمد مستشعر ACS712 على مبدأ تأثير هول (Hall effect)؛ لذا يرجى تجنب تعريضه للمجالات المغناطيسية الخارجية التي قد تؤثر على أدائه.
خيارات متاحة:
وحدة ACS712 بقدرة 5 أمبير (قطعة واحدة)
وحدة ACS712 بقدرة 30 أمبير (قطعة واحدة)
وحدة ACS712 بقدرة 20 أمبير (قطعة واحدة)
You could choose:
1pcs x 5A ACS712 module
1pcs x 30A ACS712 module
1pcs x 20A ACS712 module
